日本LR8101/LR8102多通道數據采集儀適用于評估高壓電池包的數據采集儀，可以安全地對高壓電池的所有電芯電壓進行測量。在對電池包進行充放電測試時，可獲取每個電芯的電壓和溫度數據，從而提供全面的電池特性分析。
產品型號：廠商性質：代理商更新時間：2025-11-05訪 問 量：12
立即咨詢
聯系電話：021-51087863
日本LR8101/LR8102多通道數據采集儀介紹：
日本LR8101/LR8102多通道數據采集儀適用于評估高壓電池包的數據采集儀，可以安全地對高壓電池的所有電芯電壓進行測量。在對電池包進行充放電測試時，可獲取每個電芯的電壓和溫度數據，從而提供全面的電池特性分析。
電池包由許多電池組串并聯組成。電芯特性的偏差會導致整個電池包性能下降，因此了解每個電芯的電壓及溫度的變化非常重要。此外，在充放電測試中，必須同步測量總電壓和總電流，以及每個電芯的電壓和溫度，從而全面評估整個電池包的特性。另一方面，電動汽車電池的電壓越來越高。 在實際使用中電池電壓從 400V 發展到 800V，因此，為了在此類高壓電池包的充放電測試中安全測量電芯的電壓及溫度，測量儀器的對地電壓和模塊之間的電壓變得尤為重要。

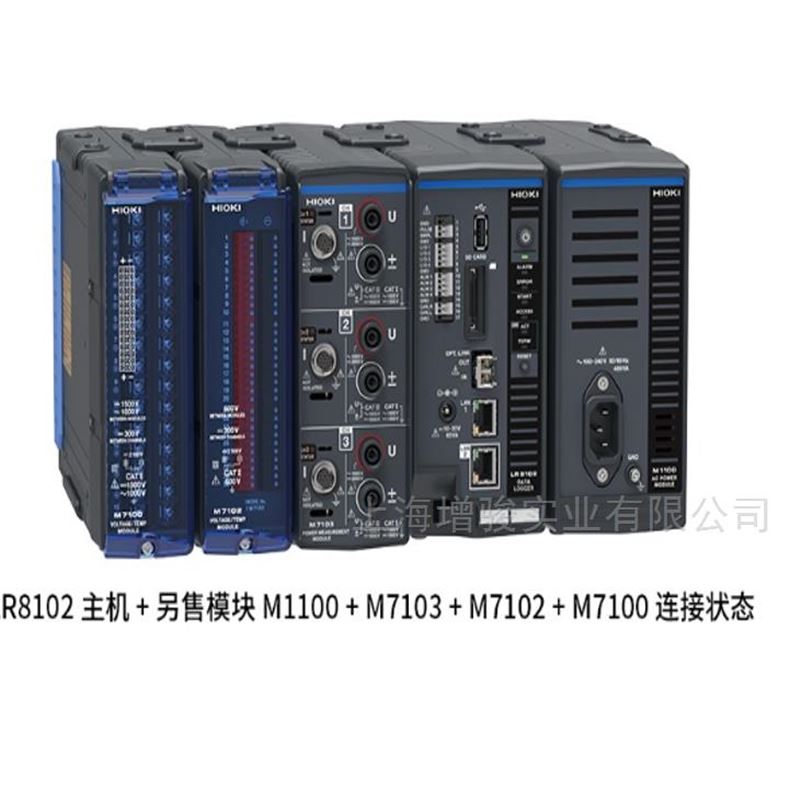

日本LR8101/LR8102多通道數據采集儀與測量模塊搭配使用：通過連接 10 個 M7102 單元（每個單元可測量 30 個通道），每臺主機最多可測量 300 個通道。高性能機型LR8102，通過使用可選配的光連接線將 10 個單元相互連接起來，可以實現同步采樣，從而將測量通道擴展到最多 3000 個。對地最大額定電壓 DC 1500 V（CAT II）絕緣• 10 ms 采樣率可測量 1500 通道（20 ms 采樣率可測量 3000 通道）• 最快 5 ms 間隔輸出，支持 HILS
產品主要特點：
● 根據測量系統靈活擴展測量模塊
● 一臺數據采集儀（主機）最多可連接 10 個測量模塊
● 通過LR8102主機之間的同步采樣，支持通道擴展和實時高速數據傳輸
●高精度:在高電壓、高電流、高功率測量方面，精度可媲美功率分析儀
●可擴展性和多功能性:電壓和溫度可達3000通道，功率測量可達120通道
●速度快:數據更新間隔僅5 ms
●高精度電流傳感器:可測量高達2000A的電流

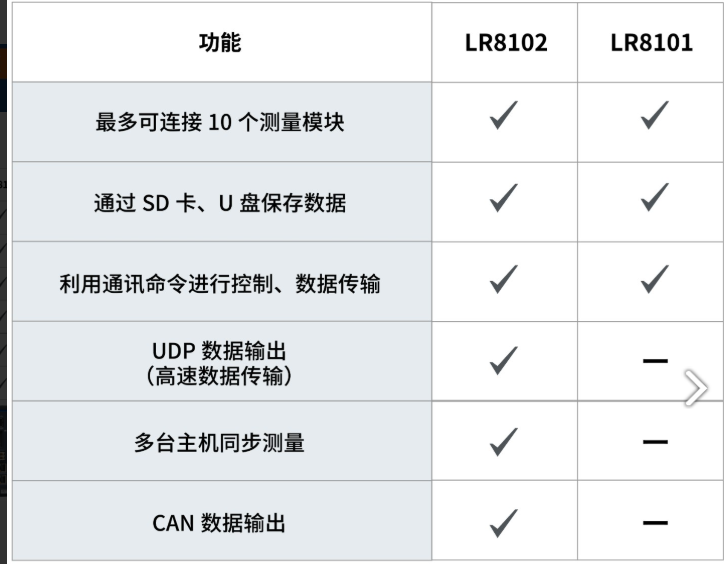

通用功能
·最多可連接10個測量模塊
·通過 SD 卡或 U盤保存數據
·利用通訊命令進行控制和數據傳輸
LR8102（高性能機型）的功能
·利用UDP輸出數據
實時輸出每次采樣的測量數據，最快5 ms間隔。
在需要進行實時處理（如 HILS）時可使用此功能。
·多臺主機同步測量
使用選件光連接線 L6101（1 m）或光連接線L6102（10 m）可實現同步測量。
所有同步采樣的主機測量數據均可從主儀器的LAN2輸出。
·通過CAN輸出數據
測量值可通過 CAN（Controller Area Network）輸出。
可用于與電池管理系統 (BMS) 等車載設備的信息進行數據整合。

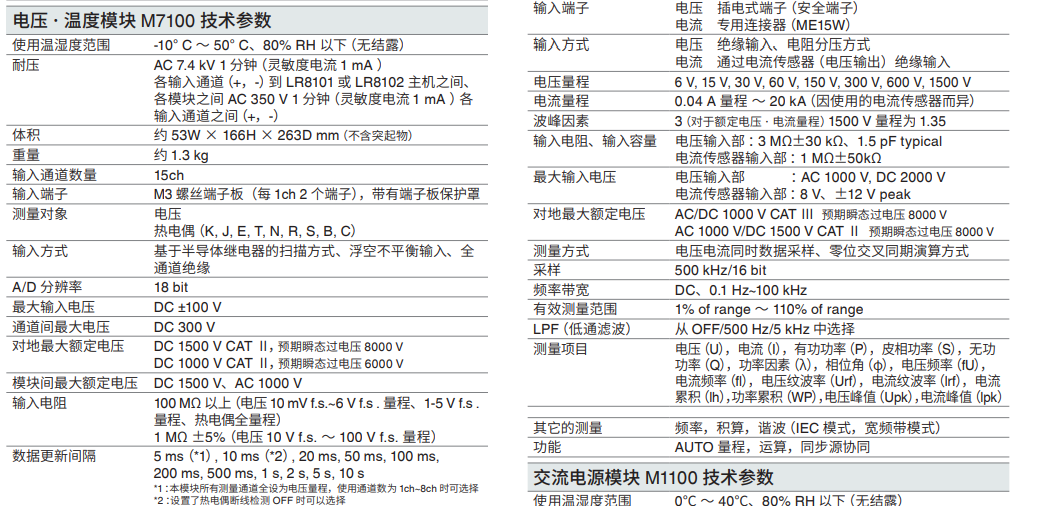

技術參數：
